Devre Kesici Nasıl Kapatılır? TEST Düğmesi Rehberi

Bir devreyi kontrol etmek ya da enerjisini kesmek için kesiciyi bilerek kapatmak mümkündür: ışığı veya cihazı çalıştırın, panelde ilgili kesiciyi OFF konumuna getirin ve o devrenin gerçekten enerjisiz kaldığını kontrol edin. Ancak elle kapatmak, kesicinin gerçek bir arızada atacağını kanıtlamaz. Koruma işlevini sınamak ayrı bir yöntemdir.

Bu yazıda iki amacı birbirinden ayırıyoruz: devrenin enerjisini kesmek ve kesicinin koruma işlevini sınamak. Bilgiler elektrik güvenliği kuruluşlarının ve teknik eğitim kaynaklarının yayınlarına dayanır. Konuyu ele alan genel kaynaklar arasında kesicilerin neden attığını ve nasıl kontrol edileceğini anlatan yayınlar da bulunur.

Önemli uyarı: Elektrik panelinin içindeki işlemler, kesici değişimi ve kablo işleri bu yazının kapsamı dışındadır. Bu tür işlemler için yetkili bir elektrik teknisyenine başvurun.

Devre Kesici Atması Ne Demek?

Kesicinin atması, devrenin açılması ve yükün enerji kaynağından ayrılması demektir. Aşırı akım koruma cihazları, akım gereğinden büyük olduğunda tam olarak bunu yapar: devreyi açar ve bağlı yükü kaynaktan ayırır.

Peki kesiciyi bilerek atırmak ile kesicinin kendiliğinden atması aynı şey midir? Sonuç benzer görünse de amaç farklıdır. Kendiliğinden atma, kesicinin bir aşırı akıma tepki verdiğini gösterir. Bilerek kapatma ise devrenin enerjisini kesmek için yapılan elle bir işlemdir. Bu fark, yazının geri kalanında sık sık karşımıza çıkacak.

Devre Kesici Nasıl Çalışır? Isıl ve Manyetik Koruma

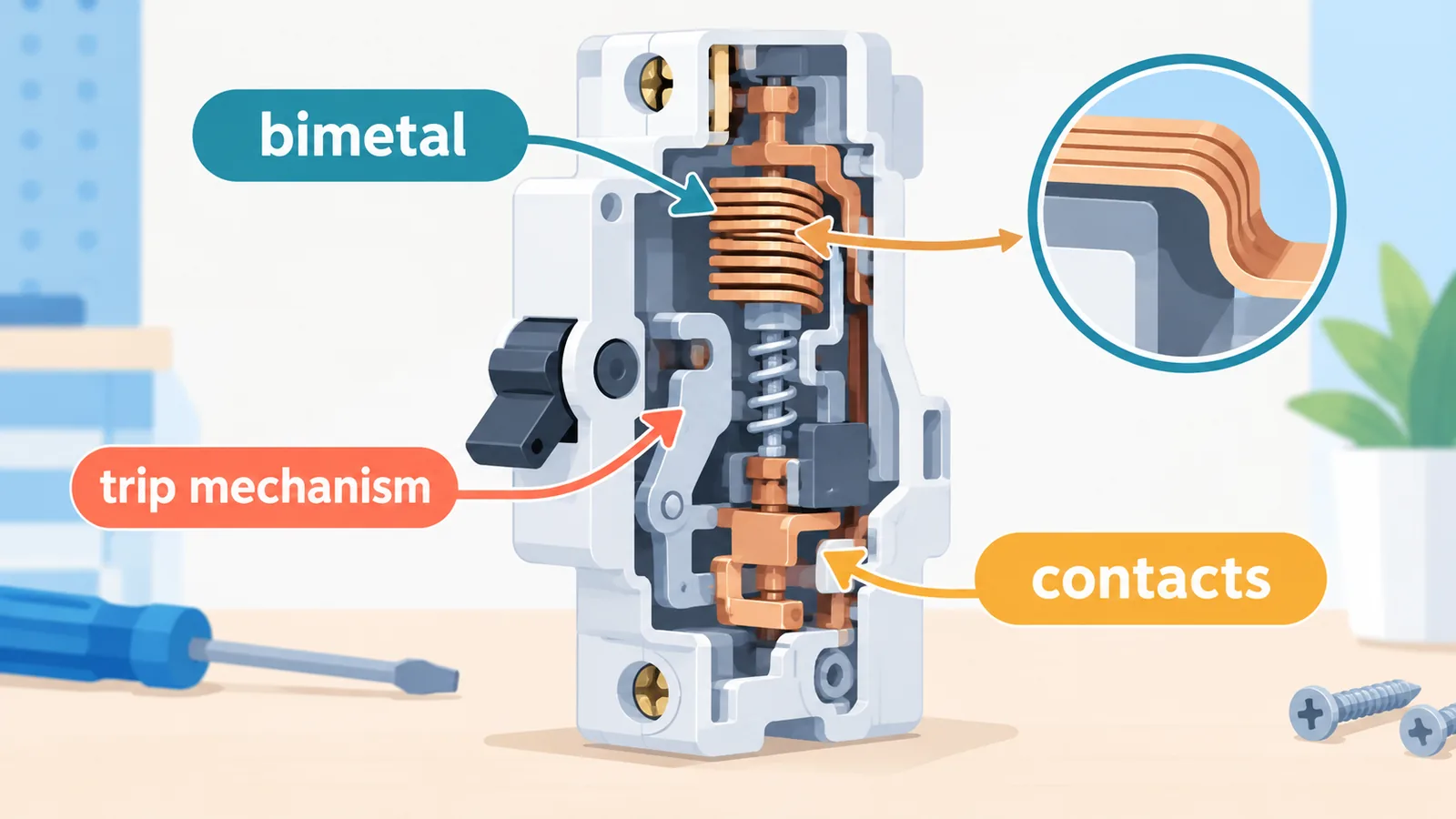

Kesiciler aşırı akıma iki farklı biçimde tepki verebilir: ısıl çalışma ve manyetik çalışma. Teknik eğitim materyalleri, kesicinin aşırı yüke ve büyük arıza akımına bu iki yoldan karşılık verebildiğini anlatır.

Özellik	Isıl çalışma	Manyetik çalışma
Tepki verdiği durum	Aşırı yük	Büyük arıza akımı
Görevi	Devreyi açıp yükü kaynaktan ayırmak	Devreyi açıp yükü kaynaktan ayırmak

Kesiciyi Bilerek Atırmak Ne Zaman Gerekir?

En yaygın durum, hangi kesicinin hangi devreyi beslediğini bulmaktır. Bir ışığı veya cihazı çalıştırıp panelde ilgili kesiciyi kapattığınızda, o ışığın ya da cihazın gücünün kesilip kesilmediğine bakarak doğru kesiciyi tespit edebilirsiniz.

Bir de bakım veya onarım öncesinde devreyi enerjisiz bırakma ihtiyacı vardır. Bu, genel bir mantıktır ama tek başına yeterli değildir. Gerçek elektrik çalışmalarında gerekli ek doğrulamaları ilerleyen bölümde ele alıyoruz.

Kesiciyi Güvenle Kapatma: Adım Adım

1. Işığı veya cihazı açın. Hangi devreyi kontrol ettiğinizi böylece gözlemleyebilirsiniz.

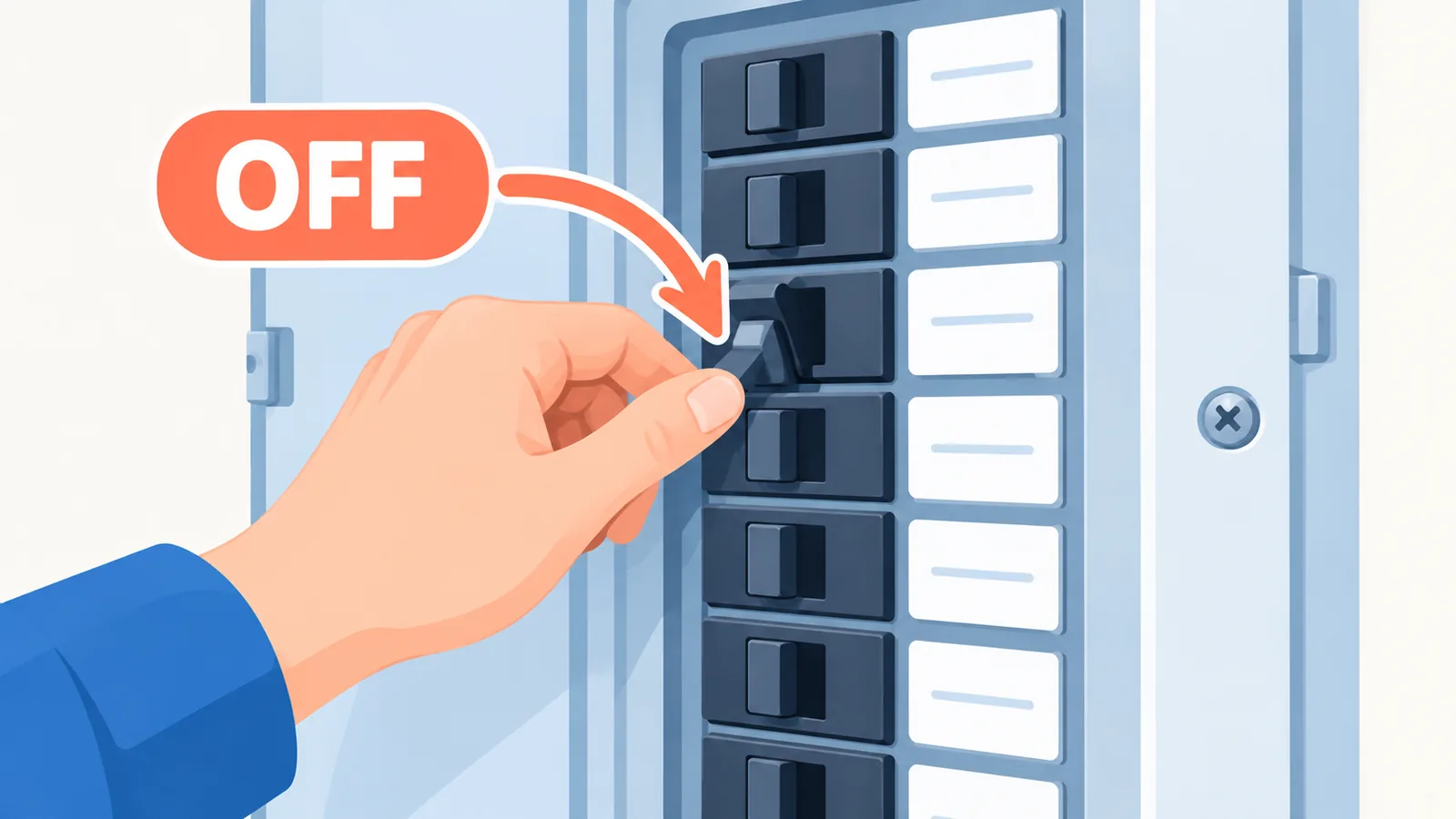

2. Panelde ilgili kesiciyi OFF konumuna getirin. Yalnızca bu kesiciye dokunun, diğerlerini olduğu gibi bırakın.
3. Enerjinin kesildiğini kontrol edin. Açık bıraktığınız ışık veya cihazın kapandığını görmelisiniz.

İhtiyat notu: Panelin içine uzanmayın, kablolara veya metal parçalara dokunmayın. Kesicinin kendisi dışında hiçbir şeye müdahale etmeyin. Panel içi işler için yetkili bir elektrik teknisyeni çağırın.

Kesiciyi Kapatmak Neyi Kanıtlar, Neyi Kanıtlamaz?

Kesiciyi elle OFF yapmak, o devrenin enerjisini keser. Ama kesicinin gerçek bir arıza anında atacağını göstermez. Koruma işlevi için, örneğin AFCI’da, ayrı bir TEST düğmesi yöntemi vardır.

Karşılaştırma	Elle kapatma	TEST düğmesi ile sınama
Amaç	Devrenin enerjisini kesmek	Koruma işlevinin çalışıp çalışmadığına bakmak
Devre enerjisiz kalır mı?	Evet	Sınama başarılıysa kesici atar ve güç kesilir
Koruma işlevini gösterir mi?	Hayır	Evet, ilgili cihaz türü için

AFCI TEST Düğmesi Nasıl Kullanılır?

AFCI, ark arızasına karşı koruma sağlayan bir kesici türüdür. Elektrik güvenliği kuruluşunun tarifine göre sınama şöyle yapılır: panel açılır ve kesici ON konumundayken TEST düğmesine basılır. Sınama başarılıysa kesicinin kolu OFF veya TRIP konumuna geçer.

Kesici TEST düğmesine basıldığında atmıyorsa, değişim için lisanslı bir elektrik teknisyenine başvurulması önerilir.

İhtiyat notu: Bu yöntem enerjili ve açık bir panel üzerinde yapılan bir işlem olarak tarif edilir. Panel kapağını kendiniz açmak yerine bu sınamayı yetkili bir elektrik teknisyenine yaptırmanız daha güvenlidir.

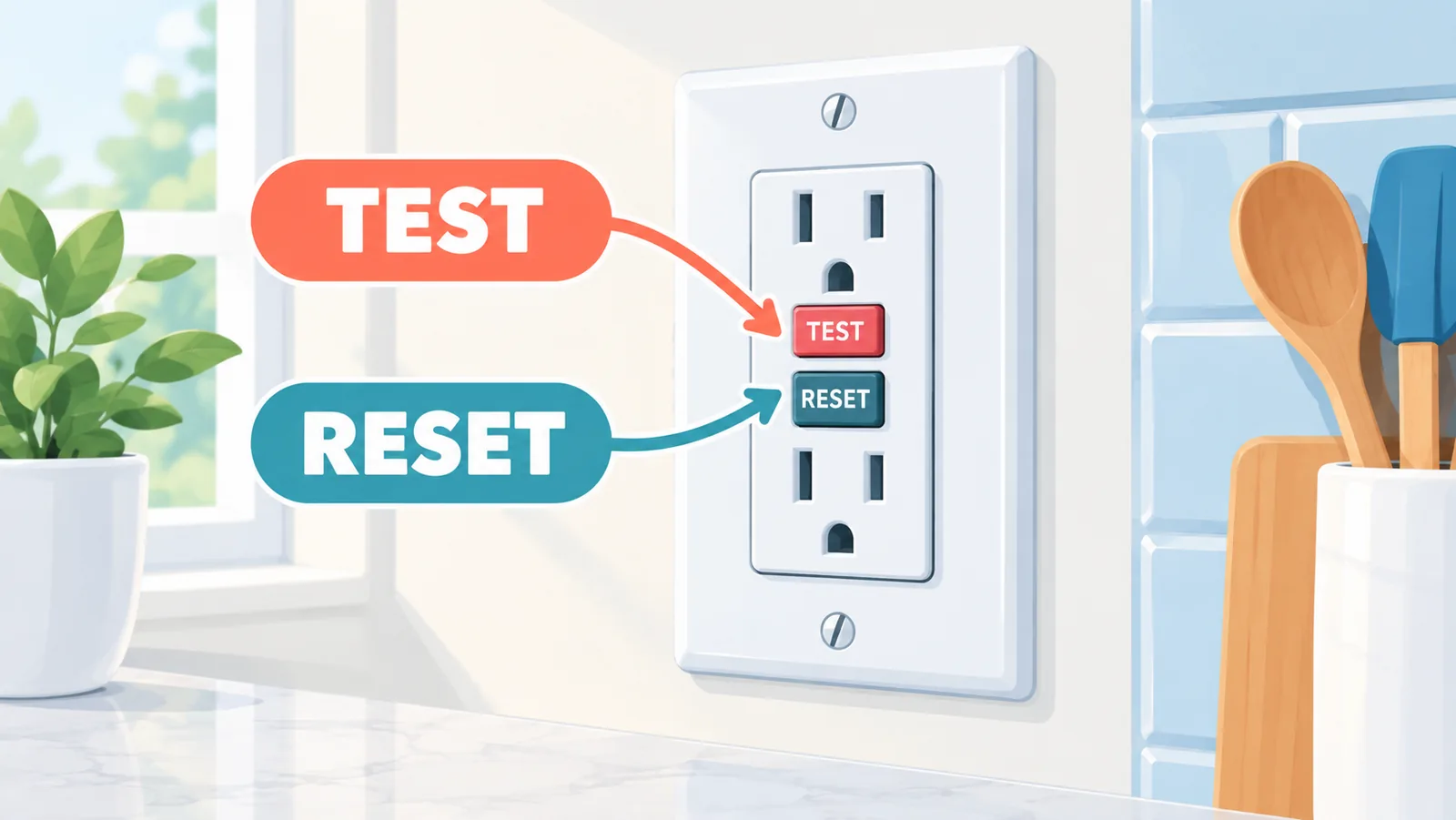

GFCI Kesici ve Prizlerde TEST Düğmesi

GFCI, kaçak akıma karşı koruma sağlayan bir cihazdır. GFCI kesicilerde ve GFCI prizlerde de sınama için TEST düğmesi kullanılır. Sınama sırasında gücün gerçekten kesildiğinin doğrulanması gerekir. Düğmeye basıldığında güç kesilmiyorsa cihaz beklenen işlevi göstermiyor demektir ve bir elektrik teknisyeninin bakması yerinde olur.

Atmış Kesicide Kol Konumu ve Yeniden Açma

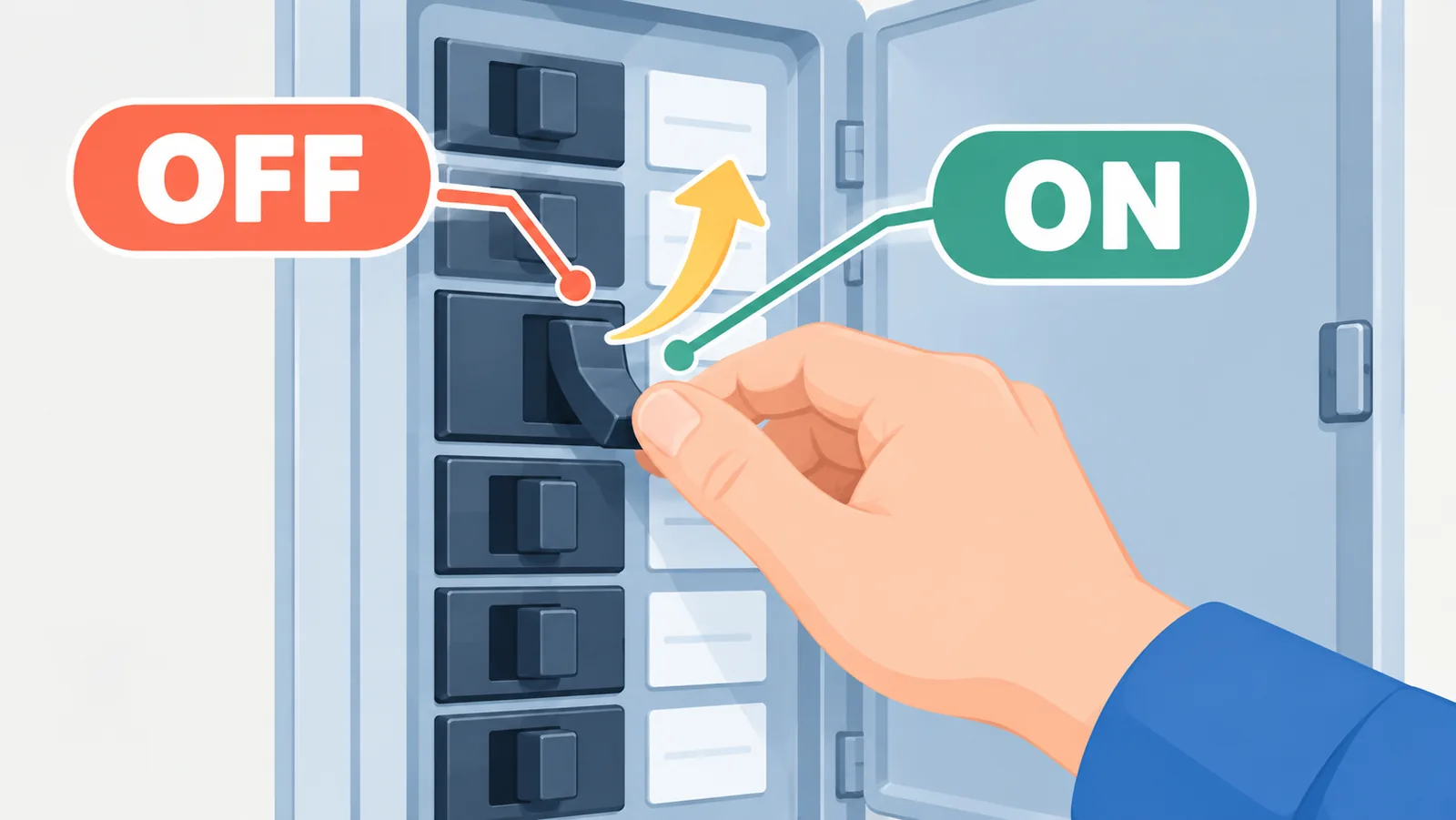

Sınama başarılı olduğunda kesicinin kolu OFF veya TRIP konumuna geçer. Yeniden açmak için kol önce OFF konumuna, ardından ON konumuna alınır.

Yeniden açmadan önce önemli bir soru var: kesici neden attı? Nedenini bilmeden art arda sıfırlamak, ortada gerçek bir sorun varsa onu görmezden gelmek anlamına gelebilir. Sorunun nedeni belli değilse bir sonraki bölümlerdeki işaretlere bakın.

Yapılmaması Gerekenler: Kısa Devre ve Aşırı Yükle Test

Kesiciyi denemek için devreyi bilerek kısa devre yapmak ya da topraklamak asla doğru bir yöntem değildir. Elektrik çarpması ve yangın riski taşır. Aşırı yük oluşturmak da güvenli bir sınama değildir. Elektrik güvenliği kuruluşları, aşırı yükün uyarı işaretlerini ciddiye almayı önerir, yeni aşırı yük yaratmayı değil.

• Kesiciyi sınamak için kasıtlı kısa devre yapmayın.
• Kesiciyi sınamak için bir telle devreyi topraklamayın.
• Bir prize çok sayıda cihaz takarak aşırı yük oluşturmayın.
• Panel içindeki kablolara veya bağlantılara dokunmayın.
• Atan kesiciyi nedenini anlamadan art arda sıfırlamayın.

Sık Atan Kesici ve Uyarı İşaretleri

Bir kesici sık sık atıyorsa bu, bir elektrik sorununun işareti olabilir. Elektrik güvenliği kuruluşu bu durumda nitelikli bir elektrik teknisyeninin kontrol etmesini önerir.

Aşırı yükün uyarı işaretleri arasında şunlar sayılır:

• Yanık kokusu
• Rengi değişmiş priz veya anahtar
• Uğultu veya cızırtı sesi

Tekrar sıfırlamadan önce şu kısa kontrol listesine bakın:

• Yanık kokusu var mı?
• Priz veya anahtarda renk değişikliği görülüyor mu?
• Duvarda ya da panelde uğultu veya cızırtı duyuluyor mu?
• Kesici kısa süre içinde tekrar tekrar atıyor mu?

Bunlardan biri varsa kesiciyi tekrar tekrar sıfırlamayın ve bir elektrik teknisyeninden kontrol isteyin.

Elektrik Çalışmasından Önce Güvenlik Doğrulaması

Gerçek bir elektrik çalışmasında “kesiciyi kapattım” demek tek başına güvenlik sağlamaz. Elektrik güvenliği kuruluşu; çalışmayı yapacak kişinin yetkinliğini, risklerin kontrolünü, kilitleme ve etiketleme uygulamasını ve gerilimsizliğin doğrulanmasını bir bütün olarak ele alır.

Bu nedenle kesiciyi kapatmak, çalışmaya başlamak için gereken adımlardan yalnızca biridir. Elektrik işi yapacaksanız bu doğrulamaları atlamayın veya işi yetkili bir teknisyene bırakın.

Sık Sorulan Sorular

Kesiciyi elle kapatmak yeterli mi?

Devrenin enerjisini kesmek için evet, ama kesicinin arıza korumasını göstermez. Gerçek elektrik çalışmalarında ise tek başına yeterli sayılmaz.

TEST düğmesi ne zaman kullanılır?

AFCI ve GFCI gibi cihazların koruma işlevinin çalışıp çalışmadığını sınamak için kullanılır. Sınama sırasında gücün kesildiği doğrulanır.

Atmış kesicinin kolu hangi konumda olur?

Kaynaklara göre sınama başarılı olduğunda kol OFF veya TRIP konumuna geçer. Yeniden açmak için önce OFF, sonra ON konumuna alınır.

Sık atan kesiciyle ne yapılmalı?

Tekrar tekrar sıfırlamak yerine nitelikli bir elektrik teknisyeninin kontrolünü isteyin.

Kesiciyi test etmek için kısa devre yapılabilir mi?

Hayır. Kasıtlı kısa devre veya topraklama elektrik çarpması ve yangın riski taşır.
